Ghost Note Audio Signal Generator テストトーンジェネレーター

音の基準を、いつでも手元に

Signal Generatorは、オーディオ機器の測定、調整、レベル合わせに使用できるコンパクトな基準信号発生器です。
低歪みの1kHzサイン波に加え、ホワイトノイズとピンクノイズを出力可能。
オーディオインターフェースの入力調整から、アナログモデリングプラグインのレベル管理、テープマシンのバイアス調整、スピーカーIRの制作まで、スタジオや作業現場で必要になる基準信号をすぐに用意できます。
+4dBu、1V Peak、-10dBVという3段階の出力レベルを搭載。9V電池またはUSB-Cから給電できるため、スタジオはもちろん、ライブ会場や機材メンテナンスの現場にも手軽に持ち出せます。
＊9V電池は付属しません。

DAWを立ち上げず、必要な場所に基準信号を

機材の入力レベルを合わせるためだけに、コンピューターやDAW、オーディオインターフェースを用意する必要はありません。
Signal Generatorを測定したい機器へ接続し、信号と出力レベルを選ぶだけ。既知のレベルを持つ信号をアナログ入力へ直接送り、シグナルチェーンを素早く確認できます。

＜3種類の信号＞
1kHzサイン波、ホワイトノイズ、ピンクノイズを切り替えて出力できます。

＜3段階の基準出力＞
業務機器に適した+4dBu、1V Peak、民生機器で一般的な-10dBVから選択できます。

＜どこでも使える2電源方式＞
9V電池とUSB-C給電に対応。コンピューターから離れた場所でも使用できます。

用途に合わせて選べる3種類の信号

＜1kHzサイン波＞
オーディオ機器のレベル調整や動作確認に適した、低歪みの基準信号です。
左右チャンネルのレベル比較、オーディオインターフェースの入力ゲイン調整、アナログ機器の信号経路確認などに使用できます。

＜ホワイトノイズ＞
全周波数帯域にわたって均等なエネルギー密度を持つノイズ信号です。
EQやフィルターの周波数特性確認、スピーカーシステムの測定などに利用できます。

＜ピンクノイズ＞
オクターブごとのエネルギーが一定になるノイズ信号です。
PAやモニター環境の確認、マイクレベルの調整、スピーカー間のレベル合わせなど、聴感に沿った広帯域信号が必要な作業に適しています。

3段階の出力レベル

接続する機器に合わせ、スイッチひとつで出力レベルを切り替えられます。

＜+4dBu＞
業務用オーディオ機器で一般的に使われる基準レベルです。
1.228Vrms／1.736V Peak／3.472Vp-p

＜1V Peak＞
ピーク電圧を基準にした測定や確認に使用できます。
0.707Vrms／2.000Vp-p

＜-10dBV＞
民生用オーディオ機器などで一般的に使用される基準レベルです。
0.316Vrms／0.447V Peak／0.894Vp-p

＊さらにTRIMノブを使って、選択した基準レベルの約10〜100％の範囲で出力を減衰できます。

シンプルな3ステップ

1. 接続する
1/4インチTSケーブルを使い、Signal GeneratorのOUTPUTを測定対象の入力へ接続します。

2. 出力レベルと信号を選ぶ
接続先に合わせて+4dBu、1V Peak、-10dBVからレベルを選択します。MODEボタンを押すと、1kHzサイン波、ホワイトノイズ、ピンクノイズの順に信号が切り替わります。

3. レベルを確認・調整する
測定対象のメーターや測定ソフトを確認しながら、必要に応じてTRIMノブで出力を調整します。

＊電源投入直後は内部のDCバイアスが安定するまで約5〜6秒かかります。安定してから測定を開始してください。

特徴

●1kHzサイン波、ホワイトノイズ、ピンクノイズを出力
●どこでも使える9V電池またはUSB-Cによる2電源方式
●出力を減衰できるTRIMノブ

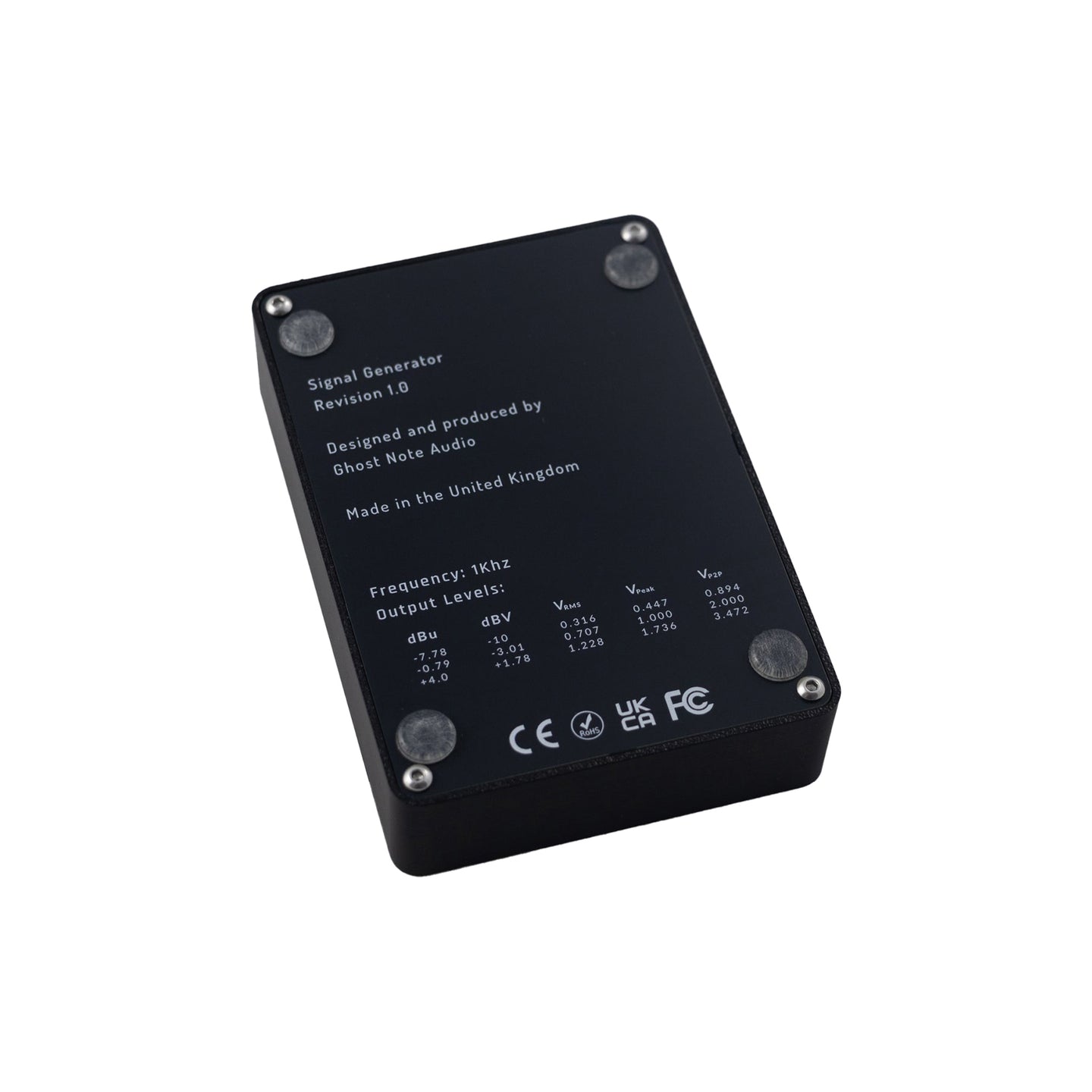

●背面に出力レベル換算表をプリント
●3段階の基準出力
●持ち運びやすいコンパクトな筐体
●1/4インチTSアンバランス出力

ダウンロード

ユーザーマニュアル（日本語）

仕様

●出力信号：1kHzサイン波／ホワイトノイズ／ピンクノイズ
●基準出力レベル：+4dBu／1V Peak／-10dBV
●出力端子：1/4インチTS、アンバランス
●電源：9V電池またはUSB-C
●全高調波歪率：0.03% (Typical)
●ノイズフロア：-110dB
●振幅誤差：1％未満
●周波数誤差：2Hz未満
●外形寸法：90（幅）×130（奥行）×30（高さ）mm
●ファームウェア：USB-C経由で更新可能／オープンソース
